生死酷刑 23款主流排插极限评测

用电安全问题总会被大家忽视，历历在目的火灾惨案，究其原因不少都是与“电”有关，而劣质排插的因素往往首当其冲。那么，在林林种种的排插当中，谁能真正保障你的安全？

早在2009年，《微型计算机》就策划过一次排插横向评测，通过专业方法对排插进行检测，并曝光了一些不合格的知名品牌，受到众多读者的强烈支持。的确，排插虽是一个不起眼的设备，但却是家家必备，在众多火灾案例中，劣质排插充当罪魁祸首的比例不低。但就是这样一类关系人身安全的产品，却由于缺乏专业媒体的指导，消费者在购买时就显得比较盲目。此时此刻已进入夏季炎热的时期，劣质排插“作恶”的几率大增，我们认为很有必要在时隔两年之后再对排插产品进行一次横向测试，而且这次测试将更为严苛。

测试之前，我们需要对此次选材进行说明。2011年6月1日，国家标准化管理委员会对排插类产品制定了新标准GB2099.3-2008，用于取代GB2099.3-1997，此标准简称新国标。标准规定在6月1日之后生产的排插必须符合GB2099.3-2008规范，并逐步替代老产品。符合新国标的产品取消了“万用孔”插位，而将“两圆+三扁”作为整体单元，这意味着圆头的三脚插头不能直接插入，也不能在一个单元部位同时插入一个三脚和一个两脚插头。新国标发布的目的是为了降低安全隐患，同时规范排插的插位设计。但是由于我们的测试时间恰逢新老标准交替期间，在沃尔玛、永辉超市、苏宁、国美等地所能买到的产品大多数还是符合GB2099.3-1997规范的，相关产品的售卖可能还会持续一段时期。这也让此次测试的产品依旧只能以可以买到的老国标产品为主。同时，为了更贴近大家实际购买需求，我们选择的产品都在100元以内。话不多说，接下来将进入今天的主题。

更严苛的测试方法

在上一次排插横向测试中，《微型计算机》的测试方法已经足够专业，通过测试完全可以判断出所测产品的品质和优劣。如今再进行测试，我们决定沿用上次的测试项目，但是会对方法进行优化，将测试项目分为常规项目和极限项目。常规项目着重考察排插的设计缺陷和实际性能，而极限项目则着重考察排插的材质优劣。外壳用料的优劣直接关系着是否能安全使用，而这对于普通用户来说又是无法直观辨析的，故而我们精心策划的极限测试项目将起到极佳的参考作用。把测试条件变得更加苛刻，既可以让通过测试的产品为用户提供好的安全保护，又能以此来满足读者挑剔的心理。

常规测试项目

测量插位中心间距

排插的插位间距直接关系到相邻插位是否能同时插下，因而保持合理的间距是必须的。虽然在国标中并没有对插位间距进行强制要求，但在实际应用中验证得知相邻插位的中心距离必须＞44mm才能应付各种尺寸的插头，因此我们也将超过此间距的产品视为更合理的设计。

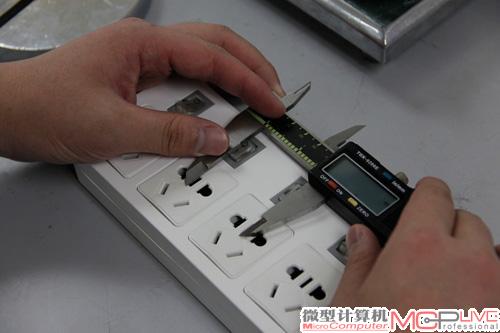

我们用游标卡尺测量插位中心间距

跌落测试

通过跌落测试可以考察排插的用料是否结实，内部部件是否容易松动等。此次测试，我们将在75cm的高度跌落排插，跌落次数为8次(每次的跌落面不相同)，终保持完好的产品视为通过测试。

满载测试

在排插的背部通常都会标注可承载2500W/10A的性能参数，2500W也是所有排插所能承载的大功率，超过此功率就会出现危险，特别是不具备过载保护功能的产品可能会因发热量过大而引起事故，所以千万别让排插过载使用。本项测试会用DMS-D03单相电源负载柜让排插负载到2500W，运行10分钟，观察排插是否运行良好。

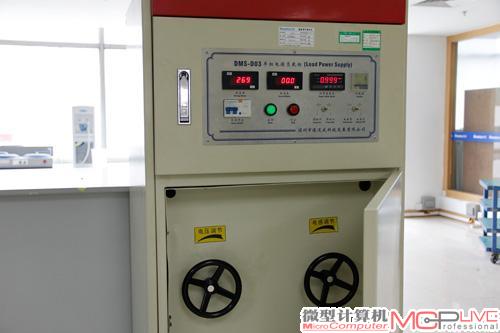

用DMS-D03单相电源负载柜进行满载测试

过载保护测试

此项测试针对具备过载保护功能的排插进行，用DMS-D03单相电源负载柜分别加载15A和20A(电压均为250V)，也就是大功率的1.5倍和2倍，具备保护功能的产品会自动断开过载保护线路，重新按下过载保护开关后，产品即恢复正常。在15A电流下，过载保护器必须在1小时内启动保护，而在20A电流下，则必须在15秒内生效，不然就代表未通过测试。同时，在通过测试的产品当中，断开越快的产品代表越好，大家可将时间作为性能优劣的参考。

绝缘阻抗测试

绝缘阻抗是反映绝缘材料性能的一项重要电气参数，绝缘阻抗测试以电阻值的形态作为判定依据。通过短接排插的火线和接地保护线(L-E)，可以测出零线的绝缘阻抗值，短接零线和接地保护线(N-E)，则能测出火线的绝缘阻抗值，而相应的，短接火线和零线(L-N)，就能测出接地保护线的值。本项测试采用的测试设备为Zentech 9032A综合测试仪，电压设置为500V，阻值达到10MΩ(兆欧姆)就表示合格，测试时间10秒钟。值得一提的是，过去我们对防雷型产品并未进行此项测试，因为其内部的压敏电阻无法通过该项测试，而此次我们会将防雷型产品内部的压敏电阻剥离，将其一并加入测试。

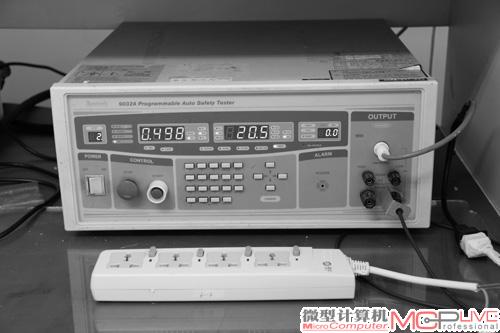

用Zentech 9032A综合测试仪测试排插的绝缘阻抗

接地电阻测试

接地电阻是指电流经过接地体进入大地并向周围扩散时所遇到的电阻，单位为mΩ(毫欧姆)，阻值越大越不利于外接电器放电，因此排插的接地电阻应≤50mΩ。此项测试的设备为Extech 7314交流接地阻抗测试仪，测试时间为1分钟，负载电流为25A。

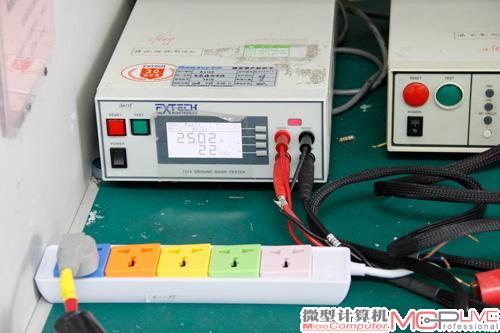

此项测试用到了Extech 7314交流接地阻抗测试仪

极限测试项目

极限耐高温测试

在国标中规定，排插的外壳只要在100℃±2℃的温度下烘烤1小时不变形就算合格，但是从上次横评的结果来看，100℃并不能大限度地辨别各产品之间的材质优劣，于是此次测试我们提高了测试标准。借助台湾泰琪科技的数显式电热恒温干燥箱，我们将测试温度由100℃提升到15 0℃，持续烘烤时间由1小时延长至1.5小时。通过如此严苛的测试，可以更清楚地发现和辨别各产品的用料差异，同时读者也会大饱眼福。不过需要强调的是，在如此苛刻的条件下，测试完毕的产品只要不影响使用，类似密封胶褪色、起泡或轻微位移等现象均视为通过测试。

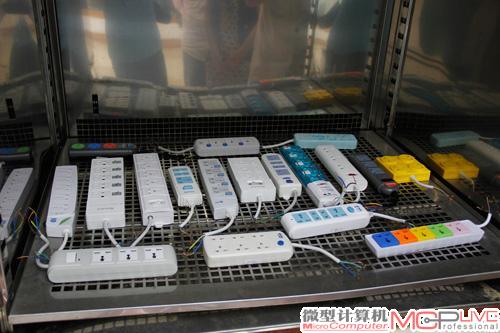

我们一次性将所有产品放入电热恒温干燥箱中进行烘烤，测试环境得到统一。

绝缘材料的极限耐燃灼热丝测试

排插都应该具备良好的阻燃能力，这样才能有效避免因阻燃性能不达标引发的安全事故，此项目即考察材质是否阻燃达标。一般来说，插位的固定载流部件都具有良好的阻燃能力。因此在国标规范中，载流部件(插位上盖材质)必须进行750℃灼热丝试验，而非载流部件(排插背部材质)，只需进行650℃灼热丝试验。 但是，我们认为，一旦发生失火，不可能只涉及到固定载流部件。为了尽可能消除安全隐患，我们也将此项测试的标准提高，对非载流部件实施750℃灼热丝试验。灼烧时，排插若无可见的火焰，就代表通过。

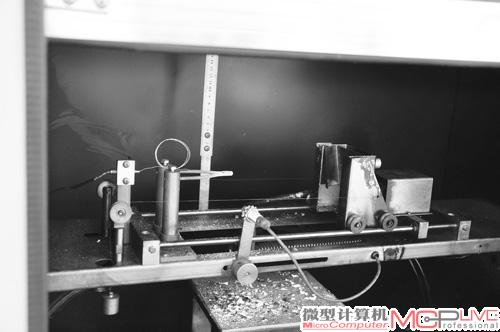

用750℃的高温考察材质是否具备良好的阻燃能力
