英特尔芯片组破解SLI指南

一直以来，英特尔芯片组的主板只能支持AMD交火技术，无法支持NVIDIA SLI技术。不过，在X58主板上这个定律被打破，X58主板也可以支持SLI。那么其它英特尔主板是否也可以通过相同或者其它破解方式支持SLI呢？为此，笔者做了详细测试。

破解原理介绍—破解源于NVIDIA驱动认证

X58作为首款支持SLI技术的英特尔主板，早期版本的产品是通过增加NVIDIA nF200桥接芯片实现SLI功能的，因此成本相对较高。因此后期X58和新的P55主板均省略了桥接芯片，改由BIOS信息认证的方式来实现SLI，即在主板BIOS中加入相应的认证信息从而获得NVIDIA显卡驱动程序的认证，进而顺利支持SLI。不过这种认证方式目前仅应用在X58和P55主板上，早期诸如P45和975X主板均不支持。那么有没有方法让P45和975X主板通过破解的方式支持SLI呢？我们不妨先来看看
BIOS信息认证的整个过程。在一块已经获得NVIDIA驱动程序认证的主板上组建SLI时，整个开启过程如下：

步骤1.显卡驱动程序检测主板BIOS中是否存在NVIDIA特定的认证代码，如果存在正确的代码则进入步骤2；
步骤2.显卡驱动程序检测主板芯片组信息，如果芯片组信息与认证代码中的信息一致，则进入步骤3；
步骤3.正确安装显卡驱动程序并且开启SLI选项供用户选择。

可以看出，理论上只要模拟上述认证过程，添加认证信息就可以让其它英特尔主板获得NVIDIA驱动程序的认证，从而实现SLI功能。因此，笔者的破解过程也分三步：

步骤1.提取BIOS中的NVIDIA认证代码；
步骤2.把代码加入到要破解的主板BIOS中；
步骤3.干扰显卡驱动程序对芯片组信息的检测。需要注意的是，不同品牌的不同芯片组的代码是不同的，需要根据自己的主板品牌来选择对应的品牌代码。

破解实战

破解平台：
CPU：Intel Core 2 Duo E6320 OC 2.8GHz
主板：映泰T-Power I45(AMI BIOS)、七彩虹C.975X-MVP(AWARD BIOS)
内存：金士顿DDR2 667 1GB×2
显卡：两块GeForce 9600 GT
操作系统：Windows 7 Ultimate RTM 32-bit、Windows Vista Ultimate SP1 32-bit

笔者的破解平台

提取BIOS中的NVIDIA认证代码

下面笔者以映泰T-POWER X58主板为例，介绍提取NVIDIA认证代码的过程。首先在使用映泰T-POWER X58主板的主机上运行Everest软件。点击鼠标右键，在菜单中选择"ACPI Tool"，并在出现的对话框中选择"Save DSDT"，并且保存为acpi_dsdt.bin文件。接着把文件后缀bin改为"txt"。

利用Everest软件提取和保存主板上的ACPI信息

然后用写字板打开acpi_dsdt.txt文件，可以找到一段"987134512781Genuine NVIDIA Certified SLI Ready Motherboard for BIOSTAR TPOWER X58 0101-Copyright 2008 NVIDIA Corporation
All Rights Reserved-765289891023(R)"的文字，这段文字就是映泰T-POWER X58的认证代码，长度为157字节。在接下来的破解过程中就会用到该认证代码。

各大品牌X58主板的认证代码：
华硕：987134512781Genuine NVIDIA Certified SLI Ready Motherboard
for ASUS P6T Deluxe 0101-Copyright 2008 NVIDIA Corporation All
Rights Reserved-765289891023 (R)
技嘉：987134512781Genuine NVIDIA Certified SLI Ready Motherboard
for GIGABYTE GA EX58UD4P3287-Copyr ight 2008 NVIDIA
Corporation All Rights Reserved-765289891023 (R)
DFI：987134512781Genuine NVIDIA Certified SLI Ready Motherboard
for DFI LP UT X58 T3EH8 0101-Copyright 2008 NVIDIA Corporation
All Rights Reserved-765289891023(R)

把代码加入到要破解的主板BIOS中

由于编辑BIOS风险比较大，在这里笔者采用模拟DSDT表的方法，利用软件把认证代码虚拟到系统DSDT表中。届时显卡驱动程序会把虚拟的DSDT表信息误以为是来自主板BIOS中的信息，从而成功干扰显卡驱动程序的检测。

下面以映泰T-Power I45主板为例，介绍如何把刚才提取的映泰X58主板认证信息虚拟到系统
DSDT表中。首先在C盘中创建名为ACPI的文件夹，把从网上下载得到的iasl.exe和asl.exe两个程序拷贝进去。在CMD模式下进入C:acpi运行“iasl–g”，此时会在C:acpi文件夹中产生一个名为dsdt_
P45A7001.dsl的文件。不同主板所得到的文件名会有所不同，但后缀都是“.dsl”。用写字板打开
dsdt_P45A7001.dsl文件，在后空白的地方加入如下字符：
Scope (\_SB.PCI0)
{
Name (SLIC, Buffer (0x9E)
{
987134512781Genuine NVIDIA Certified SLI Ready
Motherboard for BIOSTAR TPOWER X58 0101-Copyright 2008
NVIDIA Corporation All Rights Reserved-765289891023(R)"
})
Device (WMI1)
{
Name (_HID, "pnp0c14")
Name (_UID, "MXM2")
Name (_WDG, Buffer (0x14)
{
/* 0000 */ 0x3C, 0x5C, 0xCB, 0xF6, 0xAE, 0x9C,
0xBD, 0x4E,
/* 0008 */ 0xB5, 0x77, 0x93, 0x1E, 0xA3, 0x2A,
0x2C, 0xC0,
/* 0010 */ 0x4D, 0x58, 0x01, 0x02
})
Method (WMMX, 3, NotSerialized)
{
CreateDWordField (Arg2, 0x00, FUNC)
If (LEqual (FUNC, 0x41494C53))
{
Return (\_SB.PCI0.SLIC)
}
Return (0x00)
}
}
}
}

接着把修改后的dsdt_P45A7001.dsl文件保存好，在CMD模式下运行"asldsdt_P45A7001.dsl"命令，而后会在当前目录下生成已经加入了映泰X58 SLI认证信息的名为DSDT.aml的文件。后运行"asl/loadtable DSDT.aml–v"命令，把DSDT.aml文件的内容导入到系统DSDT表中。

将认证代码虚拟到系统DSDT表

如果以上各个步骤都正确完成的话，重新启动电脑之后会在设备管理器的“系统设备”中生成一个名为“Microsoft Windows Management Interface for ACPI”的新硬件，其设备实例路径为“
ACPIPNP0C14MXM2”。只有生成了这个硬件才说明SLI认证信息已经成功导入到DSDT表中。如果该步骤失败，则运行“asl/loadtable-d DSDT.aml”命令取消掉刚才的命令，然后检查前面的步骤再重新进行DSDT表的导入。

添加认证码成功后，会生成一个新硬件，其路径为ACPIPNP0C14MXM2

上述方法同样适用于其它品牌的主板，唯一不同的步骤就是把前面“987134512781Genuine NVIDIA ****** Reserved-765289891023 (R)”字段修改为相应品牌X58主板的认证代码即可。例如要破解EVGA品牌的主板，只需把字段修改为EVGA X58的认证代码“987134512781Genuine NVIDIA Certified SLI Ready Motherboard for EVGA 132 BL E758V00 0101-Copyright 2008 NVIDIA
Corporation All Rights Reserved-765289891023(R)”，其余步骤不变。这里需要注意的是，不管任何品牌的主板，其代码字段长度均为157字节，如果你提取的字段长度不相符，则说明提取失败，会影响后面步骤的顺利进行。

干扰显卡驱动程序对芯片组信息的检测

要终开启SLI功能，还要干扰显卡驱动程序对芯片组信息的检测。例如笔者使用的是P45芯片组的主板，芯片组的信息与认证代码中有关X58芯片组的信息不符，显卡驱动程序会在检测后停止对SLI的支持。要干扰这个检测过程，可以通过修改系统中C:WINDOWSsystem32目录下的hal.dll文件来实现。修改方法也很简单，下载“HALMod_v0.9_alpha.zip”压缩包，用管理员身份运行压缩包中的Install.cmd脚本即可。然后重新启动计算机，安装NVIDIA显卡驱动程序。

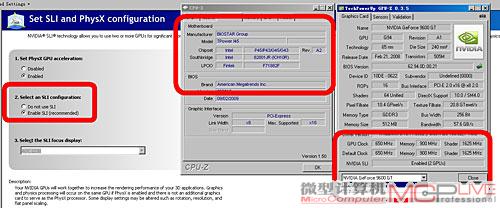

映泰P45主板成功开启SLI模式

完成上述的破解步骤之后，可以看到在“NVIDIA控制面板”中已经出现了开启SLI的选项，把它设置为“Enable SLI”并保存退出。此时用Everest、GPU-Z等软件检测，可以发现两块GeForce
9600 GT显卡已经工作在SLI模式下。为了验证破解方法的通用性，我们还加入了对七彩虹C.975X-
MVP主板的破解。虽然该主板使用的是AWARD BIOS，但以上破解方法依然适用。

首先提取出七彩虹X58主板中的认证代码：“987134512781Genuine NVIDIA Certified SLI
Ready Motherboard for COLORFUL CX58X9 0101-Copyright 2008 NVIDIA Corporation All Rights Reserved-765289891023(R)”，并且进行整合和导入。和使用AMI BIOS的映泰T-Power I45一样，C.975X-MVP主板在Windows Vista和Windows 7系统下均成功开启SLI功能。

破解效果大阅兵

从测试来看，在笔者的测试平台上，GeForce 9600 GT SLI的3D性能较GeForce 9600 GT提升幅度在50%以上。尤其是在Windows 7下运行3DMark Vantage测试的分数提升为可观，无论是GPU得分还是总分成绩都几乎翻倍。测试成绩的大幅提升说明了笔者的破解是行之有效的。

总结

事实上，本文SLI的破解过程并不神秘，风险不算太高、成本为零，大部分有动手能力的玩家都有能力完成。理论上，常见的NVIDIA nForce 4、英特尔P965和X48，甚至AMD 790FX等芯片组，只要主板上具备双PCI-E x16或者双PCI-E x8插槽，甚至是PCI-E x16+x4插槽，并且能够在操作系统下同时识别出两块NVIDIA显卡，就能够利用上文介绍的方法实现SLI显卡互连。如果你正好有符合要求的主板，不妨试试本文的方法，体验一下SLI带来的强劲图形处理能力。

在破解过程中需要注意的是，在提取认证代码时，要原封不动地复制出来，包括其中的空格，自行删除或添加空格都会使代码长度不等于157个字节从而导致破解失败。

在对hal.dll文件的修改过程中可能会出现蓝屏，此时需要重装系统就可以解决问题，并不会对硬件造成损坏。另外，部分用户可能有这样的疑问：假设我使用了某品牌的P45主板，但恰好该品牌没有经过认证的X58主板，无法提取认证代码。此时，还可以对P45进行破解吗？能够使用其它品牌经过认证的X58主板的认证代码吗？对于上述疑问，笔者的回答是如果按照本文的方法进行破解的话，那么是无法使用其它品牌的X58认证代码的。因为NVIDIA驱动程序在检测时会校对品牌ID，所以不同厂家的代码无法通用。

但是，玩家可以考虑更改BIOS里面关于主板品牌的ID信息，以达成目的。但这种方法对普通玩家来说难度较大，而且修改厂家ID信息之后可能会导致主板无法启动，所以不推荐普通玩家使用。后还需要强调的是，本文所介绍的破解方法仍然存在一定风险，请玩家谨慎尝试！
