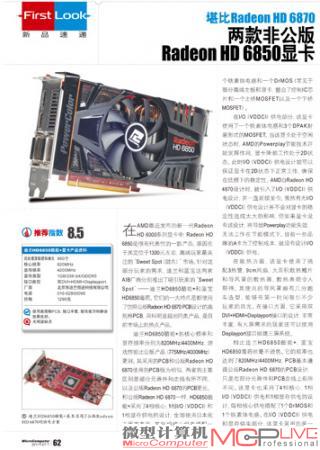

热点产品两款非公版Radeon HD 6850显卡

在AMD近发布的新一代Radeon HD 6000系列显卡中，Radeon HD 6850是很有代表性的一款产品，原因在于其定位于1300元左右、高端玩家关注的“Sweet Spot（甜点）”市场。针对这部分玩家的需求，迪兰和蓝宝这两家AIB厂商分别推出了吸引玩家的“Sweet Spot”——迪兰HD6850酷能+和蓝宝HD6850毒药。它们的一大特点是都使用了仿照公版Radeon HD 6870 PCB设计的高规格PCB，用料明显超出同类产品，是目前市场上的热点产品。

北京市迪兰恒进科技有限公司 010-62800098 1299元

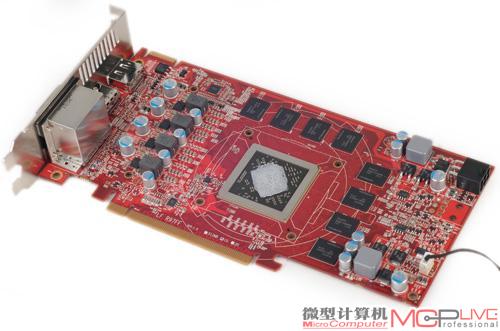

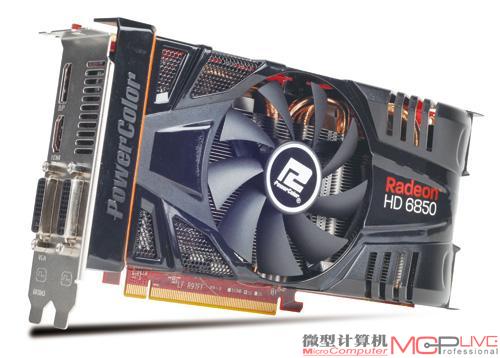

迪兰HD6850酷能+的核心频率和显存频率分别为820MHz/4400MHz，游戏性能比公版产品（775MHz/4000MHz）更好。其采用的PCB和公版Radeon HD 6870使用的PCB极为相似，两者的主要区别是部分元器件和走线有所不同，以及公版Radeon HD 6870的PCB更长。和公版Radeon HD 6870一样，HD6850酷能+采用了4相核心、1相I/O（VDDCI）和1相显存供电的设计，全部使用日本化工固态电容。其每相核心供电搭配一个铁素体电感和一个DrMOS（常见于部分高端主板和显卡，整合了控制IC芯片和一个上桥MOSFET以及一个下桥MOSFET）。

迪兰HD6850酷能+显卡产品资料

在I/O（VDDCI）供电部分，该显卡使用了一个铁素体电感和3个DPAK封装形式的MOSFET。当该显卡处于空闲状态时，AMD的Powerplay节能技术开始发挥作用，显卡降频工作处于2D状态。此时I/O（VDDCI）供电设计就可以保证显卡在2D状态下正常工作，确保在低频下的稳定性。AMD自Radeon HD 4870设计时，就引入了I/O（VDDCI）供电设计，并一直延续至今。虽然有无I/O（VDDCI）供电设计并不会对显卡的稳定性造成太大的影响，但如果显卡没有该设计，将导致Powerplay功能失效，无法工作在节能模式下。目前一些品牌的A卡为了控制成本，就没有设计I/O（VDDCI）供电。

迪兰HD6850酷能+基本沿用了公版Radeon HD 6870的供电方案

在散热方面，该显卡使用了搭配3热管、9cm风扇、大面积散热鳍片和导风罩的散热器，散热表现令人期待。其使用的导风罩颇有几分跑车造型，能够在第一时间吸引不少玩家的目光。在接口方面，它采用双DVI+HDMI+Displayport接口的设计，非常丰富，有大屏需求的玩家还可以使用Displayport接口组建三屏系统。

推荐指数 8.5

使用高规格PCB，接口丰富，散热能力和静音效果良好。

无明显缺点。

蓝宝科技 0755-82878200-231 1399元

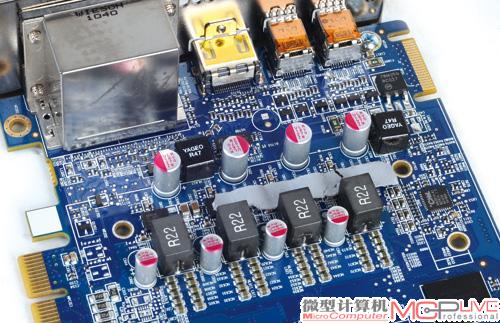

相比迪兰HD6850酷能+，蓝宝HD6850毒药丝毫不逊色。它的频率也达到了820MHz/4400MHz，PCB基本遵循公版Radeon HD 6870的PCB设计，只是在部分元器件和PCB走线上有所不同。该显卡也采用了4相核心、1相I/O（VDDCI）供电和1相显存供电的设计，每相核心供电搭配了1个DrMOS和1个铁素体电感。在I/O（VDDCI）供电和显存供电部分，该显卡采用的是一个铁素体电感和2个DPAK封装形式的MOSFET的设计，略逊于公版Radeon HD 6870（采用一个铁素体电感和3个DPAK MOSFET）。和大部分Radeon HD 6850需要外接一个6Pin电源接口不同的是，该显卡由于基本沿用了公版Radeon HD 6870 PCB的设计，对供电有了更高的要求，因此需要外接两个6Pin电源接口（公版Radeon HD 6870采用双6Pin外接供电），以保证显卡的稳定。

蓝宝HD6850毒药显卡产品资料

它采用了类似公版产品的经典侧吹式散热设计（3热管+大面积鳍片+8cm风扇），可以对显卡各个部位进行散热。HD6850毒药的接口设计非常丰富，采用了双DVI+HDMI+双Mini Displayport接口的搭配。

蓝宝HD6850毒药的PCB基本和公版Radeon HD 6870保持一致

在英特尔Core i5 2500k平台上，这两款显卡都有不错的表现。在新的3DMark 11 Performance测试中，它们的分数都在P3700左右，相比公版产品有9%左右的性能提升。在1920×1080+高画质下，它们在《战地：叛逆联队2》和《异形大战铁血战士》都获得了40fps左右的帧率，流畅运行游戏不成问题。在开启全屏抗锯齿以后，两者的性能下降幅度在20%左右，仍然保持了流畅的速度，能够满足游戏玩家对游戏画质和速度的需求。

值得一提的是，HD6850酷能+在待机状态和满载状态下的温度分别为37℃和69℃，温度控制良好，在满载状态下的噪音也很小。相比HD6850酷能+，HD6850毒药也具备了出色的静音效果，只是其待机温度和满载温度分别达到了41℃和84℃。这是因为HD6850酷能+采用直吹式散热设计，可以直接对GPU核心进行散热，效果显著。而HD6850毒药则采用侧吹式散热设计，更强调对显卡整体的散热和对机箱内部风道的改善，对GPU核心的散热效果不是特别明显。

蓝宝HD6850毒药的核心供电设计也非常出色

此外，我们还在催化剂控制中心中对两款显卡进行了超频，HD6850毒药可以超频至850MHz/4400MHz，HD6850酷能+则为875MHz/4500MHz。在超频状态下，它们都通过了FurMark测试，亦有8%左右的性能提升。

作为新一代千元级主力产品，HD6850酷能+和HD6850毒药在用料和性能等方面的综合表现明显超出同类产品，特别是它们高规格的PCB设计更是吸引玩家的亮点。对那些追求新技术、新产品和显卡品质的用户来说，这两款产品是不错的选择。

推荐指数 8.5

使用高规格PCB，接口丰富，静音效果良好。

温度较高。

测试手记：如何在众多同类产品中脱颖而出，迪兰恒进HD6850酷能+和蓝宝HD6850毒药给出了答案：使用高规格的PCB设计。这种设计无需花费太多的时间，就可以迅速推出市场，获得人气，满足了玩家对显卡品质的追求。而且使用高规格的PCB设计会给玩家一种“赚到了”的满足感，即使价格比同类产品略贵也能接受。
